纖維增強改性塑料過程中的注意事項

發(fā)布于2023-05-17 15:42:10 點擊：0

     纖維增強改性塑料過程中的注意事項：     不同品種增強纖維之間復合使用
     不同品種增強，纖維之間復合使用能夠優(yōu)勢互補，具有比單一增加更高的增強作用。如某企業(yè)采用30%的碳酸鈣晶須增強PP時，其pp強度為58.7MPa。而當采用10%的玻璃纖維和20%的碳酸鈣晶須共混增強PP時，其PP強度可達72.4MPa。     長徑比的巨細

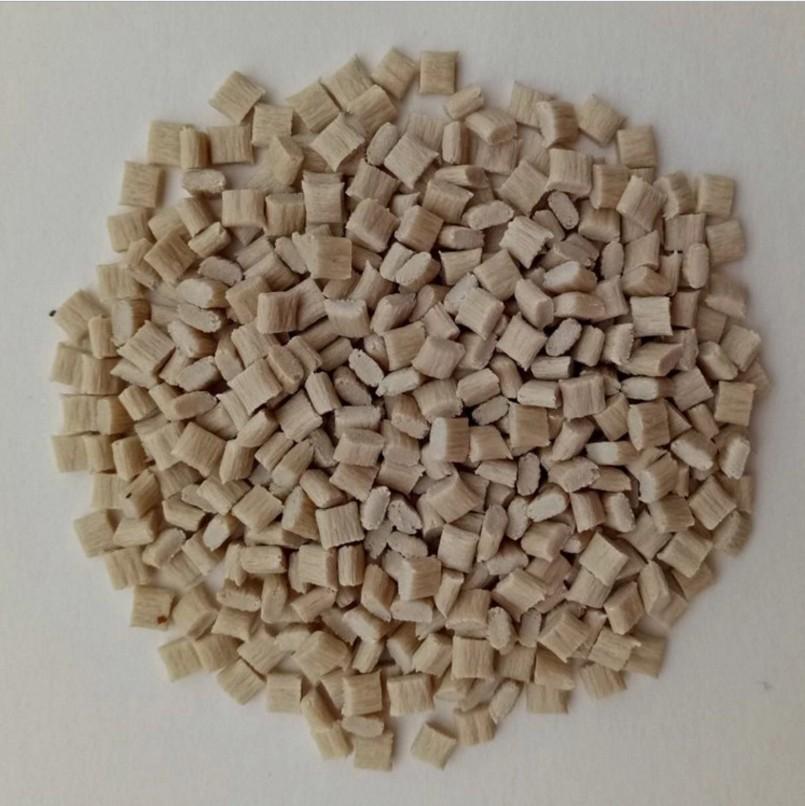

     長徑比的巨細對增強作用影響很大，在一般情況下，腸鏡比越大增強作用越好。在加工混合過程中，難免引起增強纖維的損壞。因而，腸鏡比堅持率是一個關(guān)鍵問題。斷纖也稱了斷晶，主要發(fā)作在混合和渙散時與樹脂顆粒的沖擊和碰撞中，尤其是在活化處理和加工口加料是最易發(fā)作。加工增強顆粒時通常應在擠出機第一排氣口參加纖維為宜，因為在第一排氣口參加纖維時，塑料機體已根本熔融，纖維參加后即即能被熔體包覆，從而防止固體樹脂與纖維產(chǎn)生較大摩擦而引起斷晶。
     纖維的取向
     在注塑成型時應特別注意纖維沿活動方向的取向，易使制品呈現(xiàn)各向異性，即取向方向彈性模量高，拉伸強度大，縮短率小，而非取向方向的彈性模量較小，拉伸強度較低，縮短率較大，而導致制品一呈現(xiàn)翹曲變形。
     增強纖維在塑料肌體中的均勻渙散
     渙散作用越好，增強作用越好。若渙散不均勻，則會在混合系統(tǒng)中呈現(xiàn)玻璃纖維的“堆積區(qū)”和“空隙區(qū)”，這些易造成應力會集，降低制品強度。











下一篇：超韌與增韌尼龍PA6原料的區(qū)別之處上一篇：PA尼龍原料表面處理小問題
